Kuinka Bailey Bridge Panel muuttaa modulaarisen sillan rakentamisen?

Abstrakti: Bailey Bridge -paneelitovat kulmakivi nopeasti käyttöönotettaville modulaarisille siltajärjestelmille, joita käytetään laajalti hätäpelastus-, sotilastekniikan ja infrastruktuurin kunnostamisessa. Tässä artikkelissa kerrotaan, kuinka nämä rakenneteräspaneelit toimivat, niiden tärkeimmät komponentit, edut, asennuksen työnkulku ja valintanäkökohdat. Se käsittelee myös asiakkaiden yleisiä huolenaiheita, kuten kantavuus, kestävyys, huolto ja käyttöönoton tehokkuus. Tämä opas on suunniteltu insinööreille, hankintapäälliköille ja infrastruktuurisuunnittelijoille, ja se tarjoaa käytännön ja teknisen käsityksen Bailey Bridge Panel -järjestelmistä ja niiden todellisista sovelluksista.

Artikkelin pääpiirteet

• Johdatus Bailey Bridge Panel Systemsiin
• Mikä on Bailey Bridge -paneeli?
• Ydinkomponentit ja rakennesuunnittelu
• Kuinka Bailey-siltapaneelit toimivat siltarakentamisessa
• Tärkeimmät sovellukset eri toimialoilla
• Modulaaristen Bailey-siltajärjestelmien edut
• Asennusprosessin yleiskatsaus
• Tekninen vertailutaulukko
• Huolto ja käyttöikä
• Yleisiä haasteita ja teknisiä ratkaisuja
• Hankinnan valintaopas
• UKK-osio
• Shenghui metalliin johtopäätös ja toimitussuositus

Sisällysluettelo

• 1. Johdanto
• 2. Mikä on Bailey Bridge -paneeli?
• 3. Ydinkomponentit
• 4. Miten se toimii
• 5. Sovellukset
• 6. Edut
• 7. Asennusprosessi
• 8. Tekninen vertailu
• 9. Huolto
• 10. Haasteet
• 11. Valintaopas
• 12. FAQ
• 13. Johtopäätös

1. Johdatus Bailey Bridge Panel Systemsiin

Nykyaikainen infrastruktuuri vaatii nopeita, luotettavia ja kustannustehokkaita siltaratkaisuja erityisesti katastrofipalautuksessa, syrjäisillä rakennusvyöhykkeillä ja tilapäisissä liikenteenohjausprojekteissa. Bailey Bridge Panel -järjestelmä kehitettiin alun perin sotilaskäyttöön, mutta siitä on kehittynyt maailmanlaajuisesti tunnustettu modulaarinen terässiltaratkaisu.

Sen suosio johtuu sen yksinkertaisuudesta: standardoidut teräspaneelit yhdistetään ristikoiksi, mikä mahdollistaa nopean asennuksen ilman raskaita koneita. Tämä modulaarinen lähestymistapa lyhentää merkittävästi rakentamisaikaa säilyttäen samalla korkean rakenteen eheyden.

2. Mikä on Bailey Bridge -paneeli?

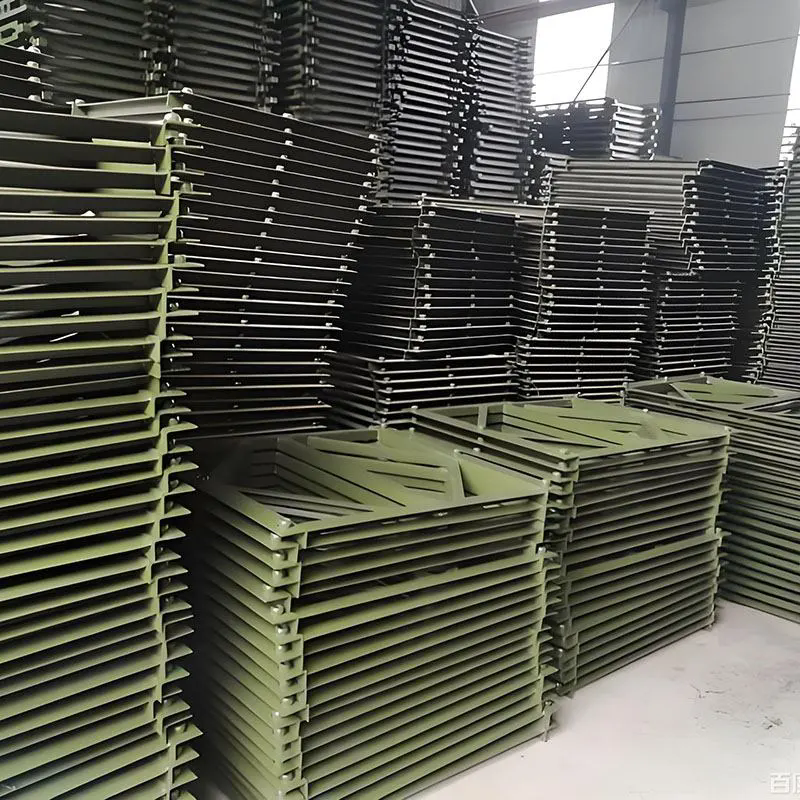

Bailey Bridge Panel on esivalmistettu teräsristikkokomponentti, jota käytetään modulaarisessa siltarakenteessa. Jokainen paneeli on suorakaiteen muotoinen, vahvistettu hitsatuilla teräsosilla ja suunniteltu lukittumaan vierekkäisten paneelien kanssa tappien ja liittimien avulla.

Nämä paneelit toimivat sillan ensisijaisina kantavina elementteinä siirtäen kuormia tehokkaasti kannelta tukiin. Standardoitu muotoilu mahdollistaa vaihdettavuuden, mikä tekee logistiikasta ja kokoonpanosta erittäin tehokkaan.

3. Ydinkomponentit ja rakennesuunnittelu

Bailey Bridge -paneelit on suunniteltu tarkalla teräsvalmistustekniikoilla, jotka takaavat kantokyvyn ja kestävyyden.

• Pääsoinnut:Ylä- ja alateräsosat, jotka kestävät taivutusvoimia.
• Pystysuuntaiset viestit:Siirrä kuormia sointujen välillä.
• Diagonaalinen jäykistys:Parantaa vakautta ja jakaa leikkausvoimia.
• Liitosnastat:Ota käyttöön modulaarinen kokoonpano paneelien välillä.
• Päätykannattimet ja peräpeilit:Tukea ajoradan terassia.

Järjestelmän rakenteellinen eheys tulee ristikkokokoonpanosta, joka jakaa voimat tasaisesti koko sillan jännevälille.

4. Kuinka Bailey-siltapaneelit toimivat siltarakennuksessa

Bailey Bridge -paneelit toimivat modulaarisen ristikkojärjestelmän periaatteella. Yksittäiset paneelit liitetään vaaka- ja pystysuunnassa jäykän rakenteellisen rungon muodostamiseksi.

Kun kuormat, kuten ajoneuvot tai laitteet, kulkevat sillan yli, voimat siirtyvät kannelta peräpeiliin, sitten paneeleihin ja lopuksi molemmissa päissä oleviin tukiin.

Modulaarisuuden ansiosta insinöörit voivat säätää:

• Sillan pituus lisäämällä paneeleja
• Kantavuus kaksinkertaisen pinoamisen ansiosta
• Leveys määrittämällä useita paneelirivejä

Tämän joustavuuden ansiosta Bailey Bridge Panels soveltuu sekä väliaikaisiin että puolipysyviin asennuksiin.

5. Tärkeimmät sovellukset eri toimialoilla

Bailey Bridge -paneeleja käytetään monenlaisissa suunnittelu- ja logistiikkaskenaarioissa:

• Hätäkatastrofiavun silta
• Sotilaalliset taktiset sijoitukset
• Maaseudun infrastruktuurin kehittäminen
• Kaivosalueen kulkutiet
• Väliaikaiset ohitussillat remontin aikana

Niiden monipuolisuus varmistaa, että niitä voidaan käyttää alueilla, joilla perinteinen sillan rakentaminen on epäkäytännöllistä tai liian hidasta.

6. Modulaaristen Bailey-siltajärjestelmien edut

Järjestelmä tarjoaa useita teknisiä ja toiminnallisia etuja:

• Nopea asennus ilman raskaita koneita
• Korkea kantokyky ajoneuvoille ja laitteille
• Uudelleenkäytettävät modulaariset komponentit
• Pienemmät rakennuskustannukset
• Sopeutuvuus erilaisiin maasto-olosuhteisiin

Nämä edut tekevät siitä yhden tehokkaimmista tilapäisistä siltajärjestelmistä nykyään.

7. Asennusprosessin yleiskatsaus

Bailey Bridge -paneelien asennuksessa noudatetaan rakenteellista suunnittelutyönkulkua:

1. Kohteen arviointi ja perustan valmistelu
2. Paneelin kohdistus ja maadoitus
3. Modulaaristen paneelien nastaliitäntä
4. Inkrementaalinen käynnistys tukien yli
5. Kannen sijoitus ja vahvistaminen
6. Kuormitustestaus ja lopputarkastus

Koska järjestelmä on modulaarinen, useimmat kokoonpanotyöt valmistuvat maanpinnan tasolla, mikä parantaa merkittävästi turvallisuutta ja tehokkuutta.

8. Tekninen vertailutaulukko

9. Huolto- ja käyttöikää koskevat näkökohdat

Asianmukainen huolto takaa Bailey Bridge -paneeleille pitkän käyttöiän. Keskeisiä huoltokäytäntöjä ovat:

• Nastaliitäntöjen säännöllinen tarkastus
• Korroosionestokäsittely ja maalaus
• Kuorman valvonta raskaan liikenteen olosuhteissa
• Kuluneiden terassikomponenttien vaihto

Asianmukaisella hoidolla näitä järjestelmiä voidaan käyttää uudelleen useita kertoja eri projekteissa, mikä parantaa merkittävästi elinkaariarvoa.

10. Yleiset haasteet ja tekniset ratkaisut

Vaikka Bailey Bridge -paneelit ovat erittäin tehokkaita, tiettyjä haasteita on hallittava:

• Korroosio ankarissa olosuhteissa:ratkaistaan ​​galvanoinnin ja pinnoitusten avulla
• Suuri kuormitusjännitys pitkillä jänteillä:käsitellään monikerroksisella vahvistuksella
• Kohdistustarkkuus asennuksen aikana:parannettu standardisoitujen jigien ja ohjainten avulla

11. Hankinnan valintaopas

Valitessaan Bailey Bridge Panel -järjestelmiä hankintatiimien tulee arvioida:

• Odotetut kuormitusvaatimukset
• Kantaman pituus ja maastoolosuhteet
• Materiaalin laatu ja teräslaatu
• Toimittajan valmistusstandardit
• Myynnin jälkeinen tekninen tuki

Luotettavan valmistajan valinta takaa pitkän aikavälin käyttöturvallisuuden ja kustannustehokkuuden.

12. FAQ

Mikä on Bailey Bridge Panel -järjestelmän käyttöikä?
Asianmukaisella huollolla paneelit voivat kestää useita vuosikymmeniä ja niitä voidaan käyttää uudelleen eri projekteissa.

Voivatko Bailey Bridge -paneelit tukea raskaita kuorma-autoja?
Kyllä, kun ne on määritetty oikein, ne voivat tukea raskaita ajoneuvoja, mukaan lukien sotilasautot ja rakennuskoneet.

Kuinka nopeasti Bailey-silta voidaan asentaa?
Asennusvälin pituudesta riippuen asennus voidaan suorittaa muutamassa päivässä.

Ovatko Bailey Bridge -paneelit pysyviä vai väliaikaisia?
Ne on ensisijaisesti suunniteltu väliaikaiseen käyttöön, mutta niitä voidaan käyttää myös puolipysyviin sovelluksiin.

Tarvitsevatko ne raskaita koneita asentaakseen?
Koneita tarvitaan minimaalisesti, joten ne sopivat ihanteellisesti etä- tai hätäympäristöihin.

13. Päätelmä ja toimitussuositus

Bailey Bridge -paneelit on edelleen yksi tehokkaimmista ja mukautetuimmista ratkaisuista nykyaikaisessa modulaarisessa siltatekniikassa. Niiden kyky yhdistää nopea käyttöönotto, rakenteellinen luotettavuus ja uudelleenkäytettävyys tekee niistä välttämättömiä infrastruktuurin kehittämisessä ja hätätilanteissa.

Shenghui metallion erikoistunut korkealaatuiseen Bailey Bridge Panel -valmistukseen ja toimittaa tarkasti suunniteltuja teräskomponentteja, jotka on suunniteltu vaativiin globaaleihin sovelluksiin. Tiukan laadunvalvonnan ja suunnitteluosaamisen avulla yritys varmistaa kestävät ja korkean suorituskyvyn siltajärjestelmät, jotka on räätälöity projektin vaatimuksiin.

Jos suunnittelet siltarakennusprojektia tai tarvitset luotettavia modulaarisia terässiltaratkaisuja,ota meihin yhteyttätänään saadaksesi ammattimaista konsultaatiota ja kilpailukykyisiä toimitusvaihtoehtoja Shenghui Metalilta.
