Bailey Steel Bridge -paneeli

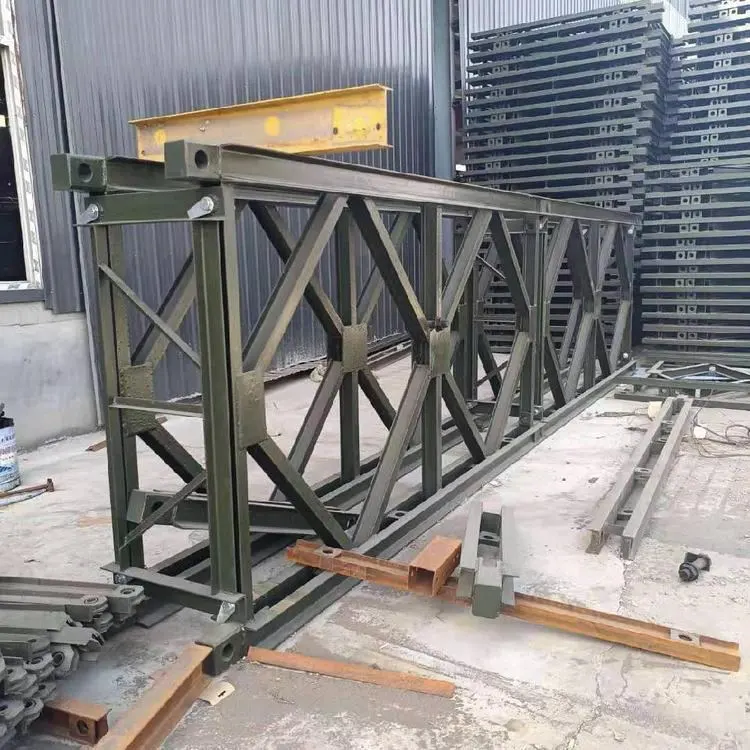

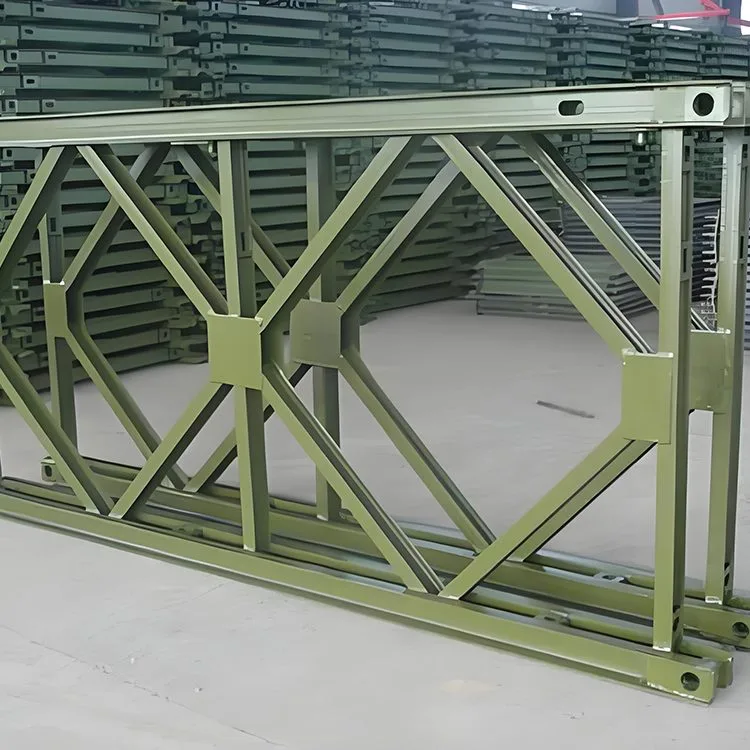

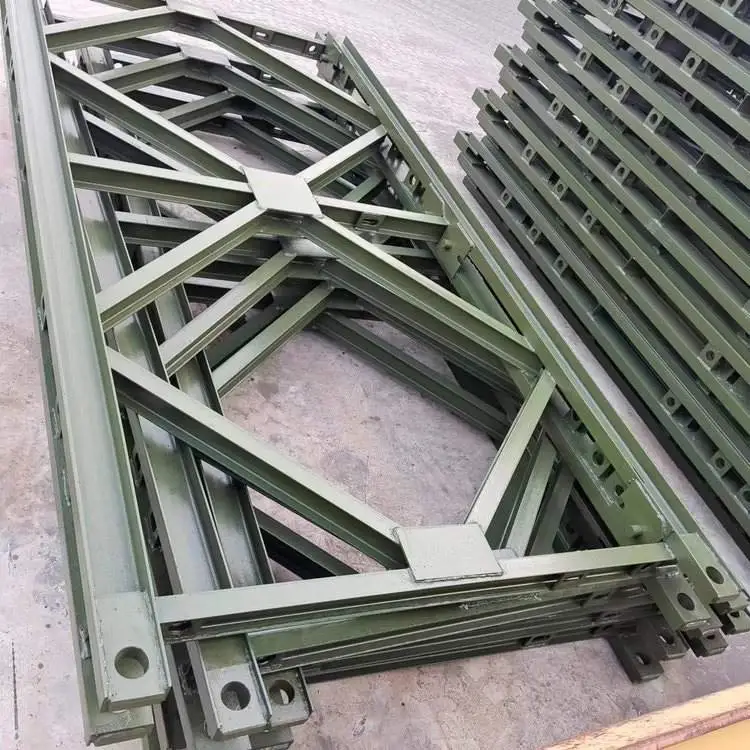

Bailey Steel Bridge -paneeli hitsataan yleensä ylä- ja alajänteistä, pystykomponenteista ja diagonaalisista komponenteista. Ylä- ja alapainteiden yläosassa on uros- ja naarasliitokset, jotka on yleensä varustettu tapinrei'illä kiinnikkeiden liittämistä varten. Jokainen jänne koostuu kahdesta nro 10 kanavateräksestä, jotka on liitetty vastakkain. Alemmassa jänteessä on yleensä useita teräslevyjä, joihin on hitsattu pyöreitä reikiä. Pultin reiät sijaitsevat ylemmän ja alemman jänteen sisällä ja niitä käytetään vahvistavien jänteiden ja kaksikerroksisen ristikon yhdistämiseen. Yläjänteen sisällä on neljä pultinreikää, joita käytetään tukikehyksen liittämiseen. Keskellä olevia kahta reikää käytetään yhdistämään kaksi tai useampia ristikkoriviä saman poikkileikkauksen sisällä, ja molemmissa päissä olevia kahta reikää käytetään poikkileikkausten yhdistämiseen. Kun useita Bailey-siltaosien rivejä käytetään palkkeina tai pilareina, tukikehyksiä käytetään vahvistamaan ylemmän ja alemman osan välisiä liitoksia. Rakennusprosessin aikana Bailey Bridgen kunkin osan pulttien kireys, komponenttien korroosiotila ja tappien kireys tulee tarkastaa viikoittain ja säätää tarvittaessa.

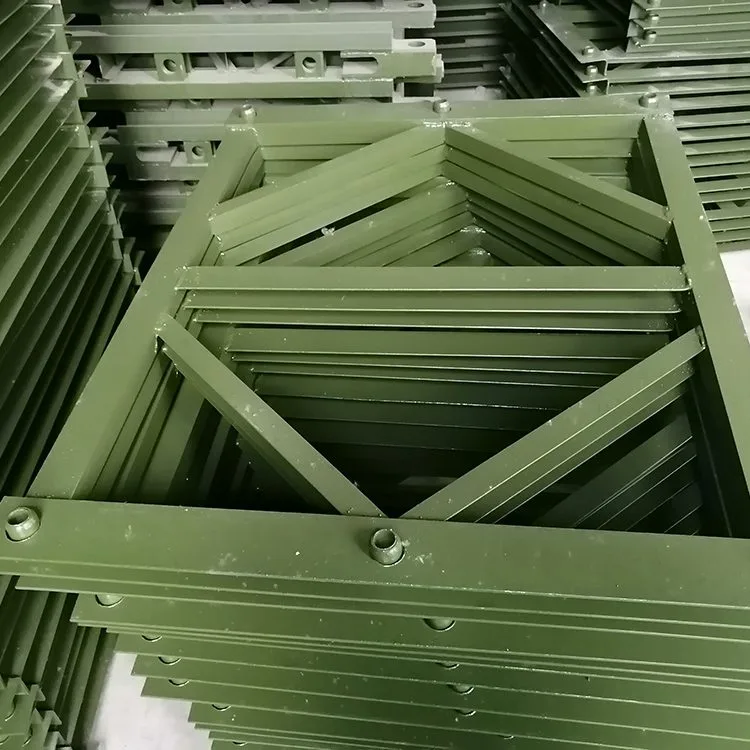

Kun Bailey Steel Bridge -paneelit on laajennettu ja yhdistetty, ne voidaan sijoittaa vaakasuoraan tai pystysuoraan palkkeina tai pylväinä. Eri kokoonpanomenetelmien mukaan niitä on kahta tyyppiä: runkopilarit ja tornipilarit. Kun kolme tai neljä ristikkolaatta sijoitetaan rinnakkain ja liitetään tukikehyksillä, muodostuu pylväs runkopilari. Kun neljä ristikkopaneelia asetetaan 90 asteen kulmaan toisiinsa nähden ja ne yhdistetään kulmatukien ja tukikehysten kautta, tuloksena oleva pylväs on tornipilari.

Sovellusskenaariot

Bailey Steel Bridge Panelia voidaan käyttää moottoritien silloissa, pukkinosturikokoonpanoissa, ohjauspalkeissa, sillanasennuskoneissa, ripustuslavoissa jne. Bailey-ristikon yhdistetty pukkinosturi on koottu esivalmistetuilla valtatieteräksisilla siltakomponenteilla portaalin runkoon. Sen jänneväli ja pilarin korkeus ovat säädettävissä eri työpaikkojen mukaisiksi. Sitä käytetään laajalti rakennusprojekteissa, kuten moottoritiet, rautatiet, kunnalliset työt, rakennukset ja vesihuolto, sekä siltarakentamisen varastopihojen tehdasvalmisteisten komponenttien nostamiseen ja siirtämiseen sekä suurten palkkien kuljetukseen siltapilareiden viereen.
